TNC←→M型変換コネクタ
ジャンク市で大昔手に入れた144/430ＭＨｚアンテナが手付かずでジャンク箱に眠っていました。ＨＩ
新品同様を格安で手に入れたのですがコネクタがＴＮＣなので、変換コネクタを手に入れて使う予定でした。
ところがＴＮＣ/ＢＮＣ、Ｍ型/ＢＮＣ変換は見付かるのですがＭ型/ＴＮＣは見付かりません。
廃棄処分になる寸前でしたが防災訓練で使う手立てないかと見直しして見ることにしました。
ＴＮＣをＭ型に交換してしまうかとバラしてみましたがマッチング部があり私には出来そうにありません。
ハムフェアーで、コネクタを扱うブースで探しましたが見当たりませんでした。防災訓練での使用はパス。
その後、秋葉に行く機会があり用が済んだ後、帰りに秋葉のショップに寄ってみました。

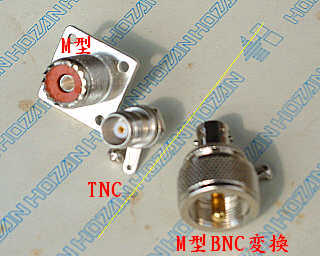

変換コネクタは見付かりませんでしたがＴＮＣのジャックを見付けました。
それで変換コネクタを作ってみることにしました。Ｍ型ジャック/ＴＮＣジャック変換で．．．．。

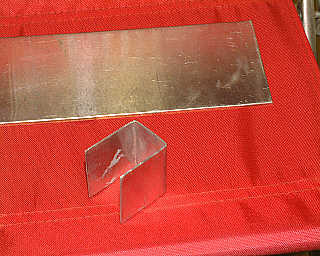

取付金具はジャンク箱にあった加工のし易いアルミ板（1t）で作成しました。

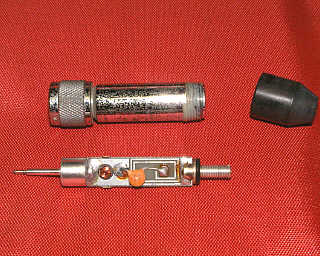

144/430MHｚアンテナマッチング部	変換コネクタ

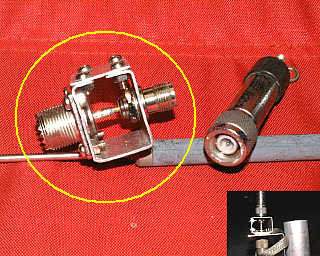

アルミ板（1ｔ）	ＴＮＣ-Ｍ型変換コネクタ完成

ＴＮＣ-Ｍ型変換コネクタの完成です。早速ＳＷＲ等確認してみると144/430共about1.7位でした。
簡易ＳＷＲ計ではまあ何とか使えそうなアンテナになりました？が実はよく分からんのです。ハハハ。
430ＭＨｚまで見れるアンテナアナライザーがあるともっと楽しく遊べたのになぁ．．。
