小妖精(PIXIE2)　その後

PIXIE2 QRP 7MHｚ QRP ＣWトランシーバー を組立て電源エネループ１０本を繋いで見た。
PIXIE2-827（827円）の 動作電流等：　受信（12.8Ｖ）で30ｍＡ　送信（12.4Ｖ）で200ｍＡ、出力500ｍW。
PIXIE2-512（512円）の 動作電流等：　受信（12.8Ｖ）で17ｍＡ　送信（12.4Ｖ）で140ｍＡ、出力500ｍW。
当初電源は006P電池が似合う006Pしかないと思っていたのですが006P（手元にあった約8.5Vで少し
へたってる新品でないもの）を接続して試すと、どちらも先ず受信そしてキーを押して送信までは良いのですが
キーを離すと受信にちゃんと戻らず電源を切って入れ直さないと受信に戻りませんでした。PIXIE2の電源
電圧が図面に12〜9Vとありますので電圧が9Vあれば問題ないと思われます。が、Rockmiteでは、6V近くまで
動き006Pを最後まで使い切ることが出来るのにPXIE2では006Pで安心して？最後まで使えないのは残念です。

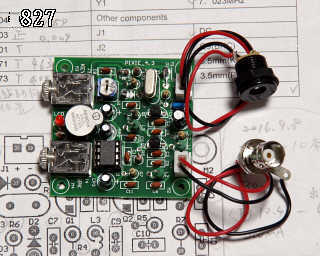

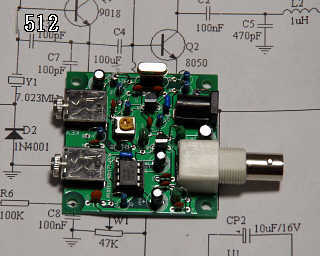

ちょっと当てが外れました HI。PIXIE2 827と512の他の違い：827にはキーイングモニターにLEDとブザーが付いて
いるが512にモニターはない。512にはDCジャックとBNCコネクタが付いているが827には付属していなかった。

バターナットに繋がっている FT-107SM を 7023 に合わせると和文局が聞こえて来ていたので PIXEI2 に繋げ直して
聞いて見るとどちらの PIXIE2 にも良く聞こえて来た。送信は PIXIE2 のアンテナにダミーロードを繋いでFT-107SM で
聞いて見ると PIXIE2　のどちらも 7023 で信号のピークを確認出来たので交信は問題なく出来ると思う？。
（ただ、受信時局部発振の信号が漏れるとか逆サイドの信号が聞こえる。またラジオ放送の通り抜けは避けられない。）

送信は水晶発振、緩衝増幅（終段）、LPF。受信はDC受信で終段で復調し低周波増幅（LM386）へ。 受信の音調が
ボリュームで変えられる。詳しい動作は実のところよくわかりません（笑）。でも、こんだけで！とロマンを感じます。HI

小妖精　１　（7023）	小妖精　２　（7023）

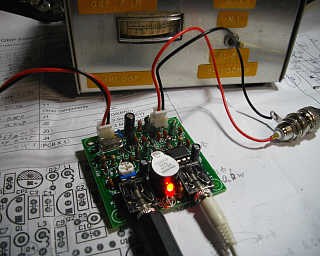

電源12Vで出力約500ｍW	デジタル電圧計をセットする

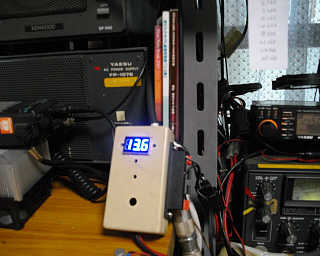

1980年12月に購入したＦＴ-107ＳＭ（10Ｗ機）の電源は100Ｗ機対応のＦＰ-107Ｅでトランス式で古いものでい つ壊れても
可笑しくないものなので出力端子にデジタル電圧計を付けて状態が見えるようにした。また、繋げているリグからは
電源に余裕があるのでプッシュ式の電源端子も取付け活用しやすいようにする。まだまだ使います。ＨＩ
